產品名稱：防腐型磁致伸縮液位計
-
產品分類：PVDF液位計
-
產品應用：光伏,化工,半導體電子,冶金,食品,制藥,環保

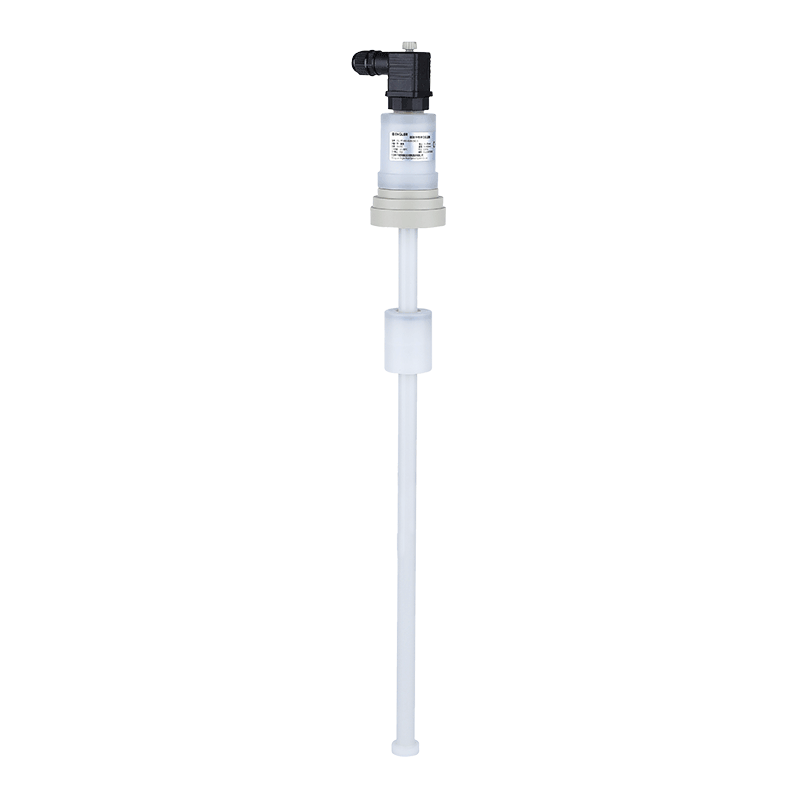

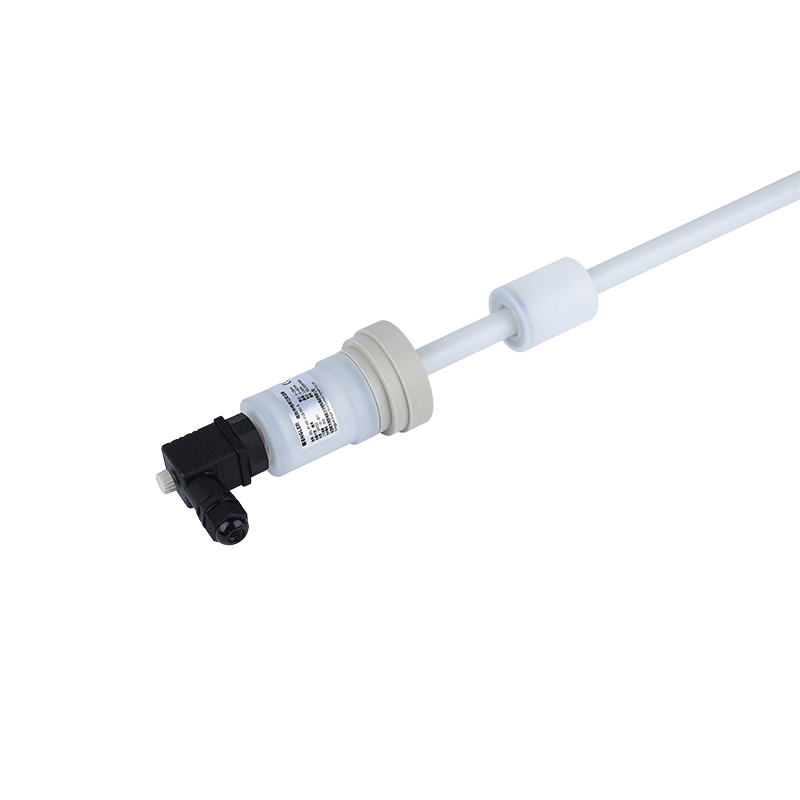

防腐型磁致伸縮液位計
一、EGL-PF-490-402S-D41-S磁致伸縮液位計的概述
可以測量各種儲罐或過程罐的液位和界位；是一種可以達到貿易級別高精度液位（界面）測量的智能型現場儀表；
可以在罐頂插入單獨使用；
可以通過增加浮子的個數，達到同時測量液位和界面的目的；
可以通過選擇合適的浮子，直接測量界面；
EGL-PF-490-402S-D41-S磁致伸縮液位計的原理？
磁致伸縮液位計由一組機械零件和一個集成電路變送器組成。使用時，磁致伸縮液位計插入液體中。變送器將激發脈沖電流。電流信號與波導絲一起產生磁場。背后會有一個磁性浮球，會隨著液位的增加或減少，浮球?qū)⒁莆?。浮球?nèi)部安裝了一個永久磁環。當脈沖電流磁場遇到浮球磁環的磁場時，浮球周圍的磁場發生變化，從而引起磁感應。波導絲在浮球停留的位置生成扭轉波脈沖。該脈沖以固定速度沿著波導絲傳輸回變送器并由檢測電路檢測。脈沖電流與扭轉波脈沖之間的時間差，以準確確定浮子的位置，從而實現液位信號的遠傳。
EGL-PF-490-402S-D41-S磁致伸縮液位計優點
1.可靠性高：由于磁致伸縮液位計采用波導原理，無機械可動部件，因此無摩擦，無磨損。整個傳感器封裝在不銹鋼管中，不與測量介質接觸。傳感器工作可靠，壽命長
2.高精度：由于磁致伸縮液位計可與波導脈沖一起工作，因此通過測量工作期間初始脈沖和脈沖結束的時間來確定測得的位移，因此測量精度高，分辨率優于0.01％ FS。用其他傳感器很難達到的精度
3.安全性好：磁致伸縮液位計具有很高的防腐性能，使用安全，特別適合于化學原料的測量，測量時無需打開罐蓋，避免手動測量的不安全性
4.磁致伸縮液位計易于安裝且易于維護：磁致伸縮液位計通常通過儲罐頂部現有管口進行安裝，特別適合安裝地下儲罐和已投入運行的儲罐。該過程不會影響正常生產
5.促進系統自動化：磁致伸縮液位計的二次儀表采用標準輸出信號，便于微機對信號進行處理，易于實現聯網工作，提高了整個測量系統的自動化程度。
EGL-PF-490-402S-D41-S磁致伸縮液位計參數指標：
1、量程：0—6米，（可根據用戶要求定制）；
2、工作電源：24VDC；
3、信號輸出：4-20mA
4、測量精度：±1mm或0.3％FS（電流輸出型）；
5、工作壓力：≤4.0Mpa；
6、介質要求：密度≥0.5g/cm3、粘度≤0.005Pa.s；
7、重復性誤差：優于0.01％FS；
8、分辨率：優于0.01％FS
9、遲滯：優于0.01％FS
10、溫度影響：±0.007％FS/℃
