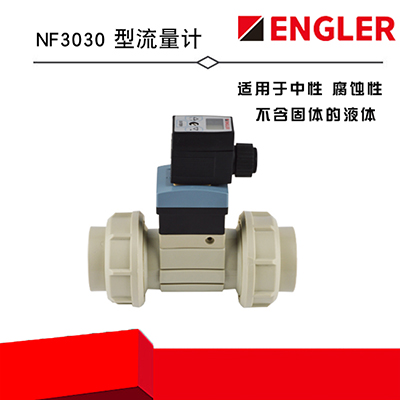

NF3030 渦輪流量計
一、結構及原理
1.1結構

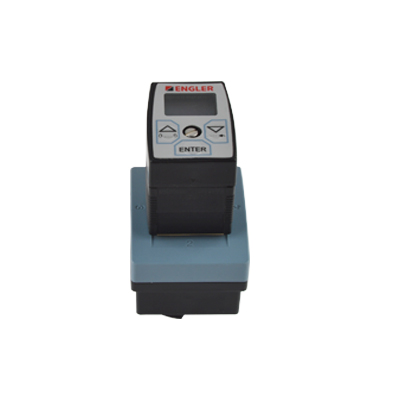

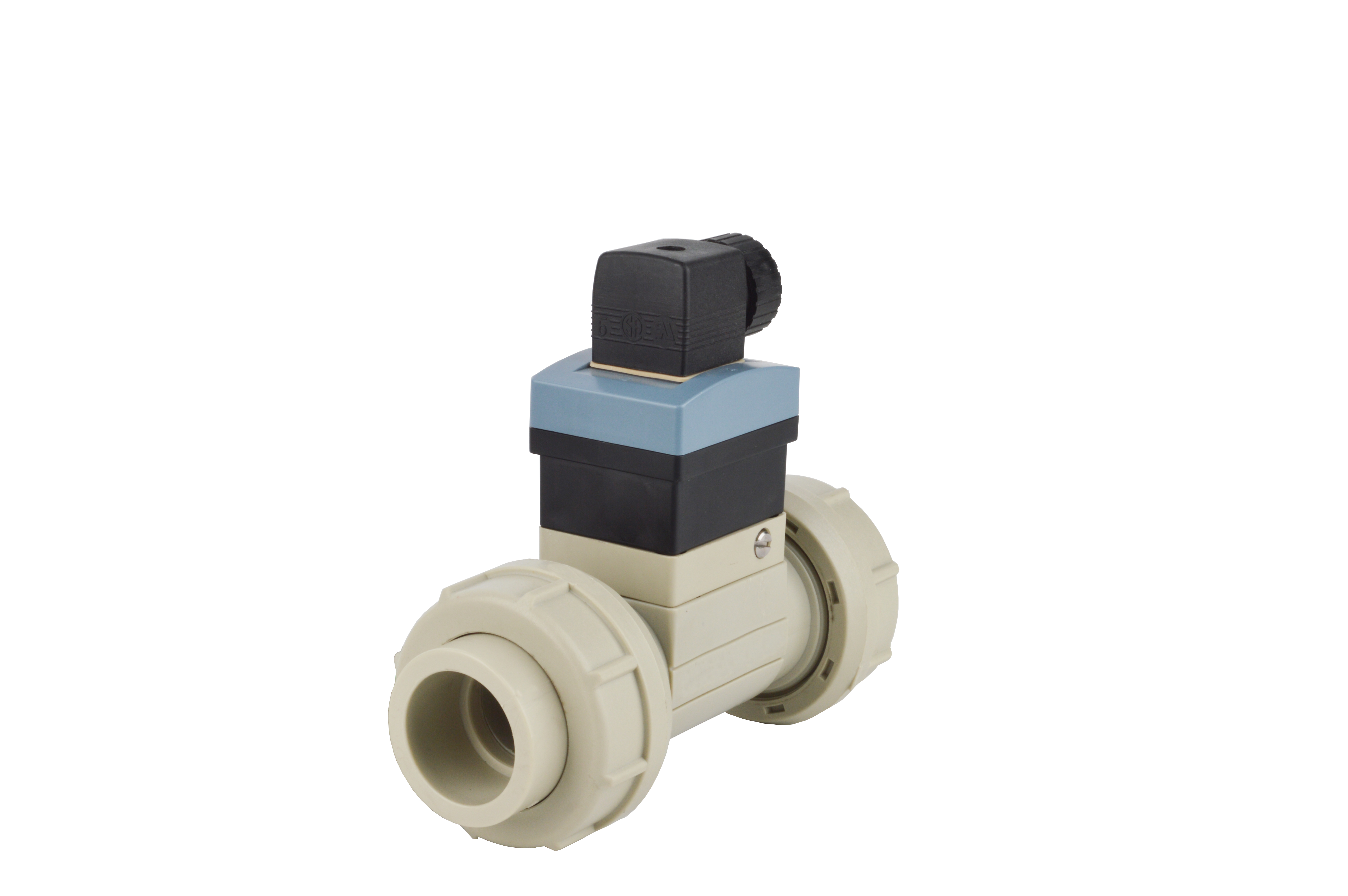

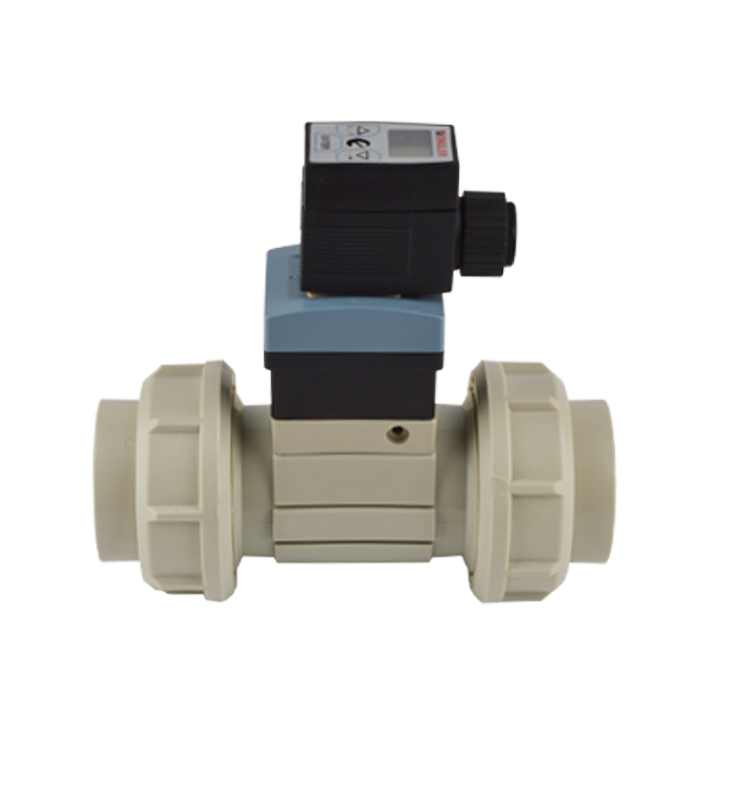

NF3030型流量計由一個NFD30型渦輪底座和一個NFG30型流量感應器構成，通過一個卡口接頭可以將兩者快速、簡單地相連。通過NFG30頂部的電纜插座孔也可以連接脈沖分配器和4-20mA 輸出模塊。
1.2工作原理
當液體流過管道時, NFD30上的磁性葉輪旋轉該測量信號并在NFM35發送器中產生一個測量信號，該頻率調制感應電壓與流體流速成正比。再通過具體管道的K系數將頻率轉換為流量，計算出流體的瞬時流量和累計總量。
NF3030型流量計可安裝在水平或垂直管道中，只能用于測量潔凈的液體和類似于水的流體（固體含量≤1%， 最大粘度 300 cST），不適用于氣體流量測量。
2.3技術參數
管徑 DN15~ DN50
測量范圍 0.3 ~ 10 m/s
流量范圍 最小流量 3 L/ min( DN15 管道最小流速 0.3 m/s)
接管材質 PVC， PP ，PVDF
壓力等級 PN10
流體溫度 PVC：0~50℃，PP:0~ 80℃，PVDF:-15~ 100℃
環境溫度 0~ 60℃
相對濕度 80% max.
防護等級 IP 65
測量誤差 1. 在線校正：±0.5% of F.S.(@10 m/s，20℃)
2. 標準 K 系數校正: ±0.5% of F.S. + 2.5% of R.(@10 m/s，20℃)
線性度 ≤±0.5% of F.S.
重復性 0.4% of R.
脈沖 / 轉 2
渦輪 PVDF （軸承：陶瓷 ）
密封圈 氟橡膠 FPM
外殼 聚碳酸酯PC
電源 12-30V DC
輸出信號 NPN/PNP （最大100mA ，頻率 0~300Hz ）
最大電纜長度 50 米（屏蔽電纜截面積最大 1.5mm2 ）
三、安裝說明
3.1電氣連接

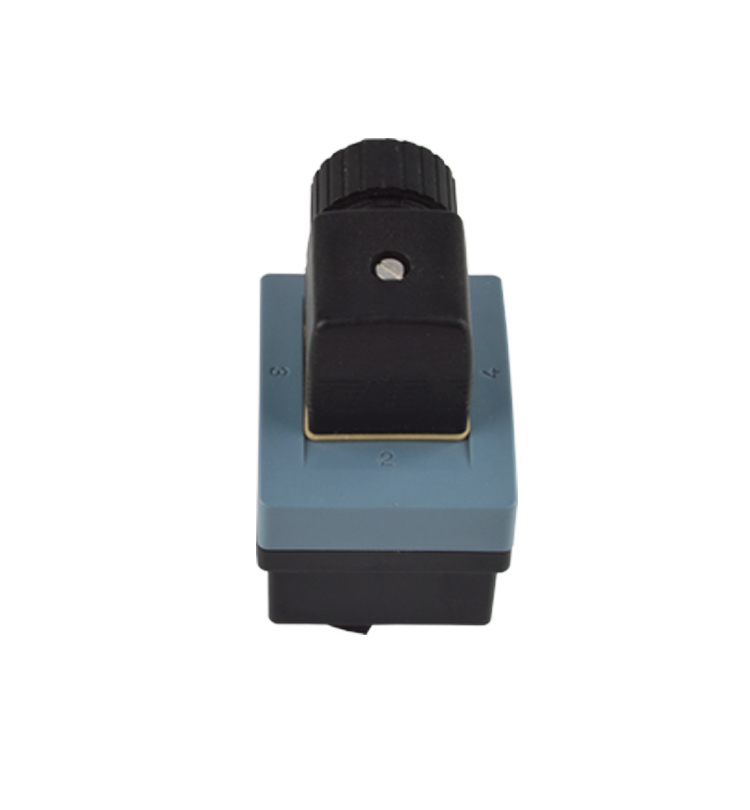

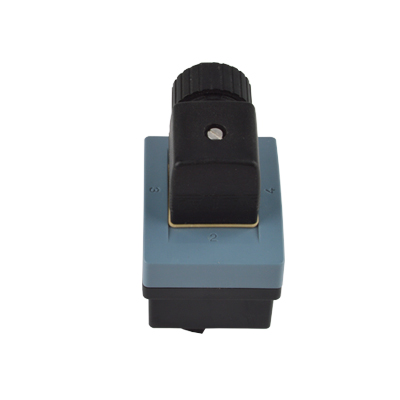

線纜插座安裝方式：
1.取下螺釘 1 ，打開連接器。
2.從外罩 2 中取出接線塊 3 。
3.按接線端子分配接線：
4.裝回去時，接線塊可根據需要旋轉90°裝入。
5.為確保測量的準確性，流量計在管道上的安裝位置，應根據不同的管道設計保持上下游直管距離。
四、產品特點
1.通徑8.0-50 mm
2.電子部件與接頭之間采用卡口連接，便于安裝
3.可選4-20mA和標準脈沖輸出
4.2線制或3線制系統
5.NF/3030流量計可與8022流量計,S030流量計底座，S030渦輪座，S030葉輪和軸承，8035流量表，8226電導率表等配套使用。
五、注意事項
1.測量時管道必須完全充滿液體，防止管道內形成氣泡，否則會造成測量誤差。
2.請在流量計前適當位置安裝濾網，以避免異物破壞葉輪。
3.流量計安裝完成后請勿再沖洗管路，否則可能損壞葉輪陶瓷軸承。
