線路板PVDF磁致伸縮液位計
線路板PVDF磁致伸縮液位計是利用磁致伸縮材料的磁致伸縮效應來實現位移的測量, 它具有量程大、非接觸式、精度高等特性并綜合利用磁致伸縮效應、浮力原理、電磁感應、電子技術等各種各樣技術研發而成的液位測量儀表。
線路板PVDF磁致伸縮液位計工作原理:
線路板磁致伸縮液位計基于磁致伸縮效應,當鐵磁性材料或亞鐵磁性材料在居里點溫度以下的電磁場中被磁化時,它們會沿磁化方向略微伸長和縮短,這稱為磁致伸縮效應。
線路板PVDF磁致伸縮液位計工作時,浮球會隨著液位沿管道上升或下降。浮球裝有永磁體,并在其周圍形成磁場。電子發射器周期性地發出稱為初始脈沖的電流脈沖,該電流脈沖沿磁致伸縮線向下傳播。在向下運動期間,在其周圍還會產生磁場。當兩個磁場相遇時,就會產生一個扭力,該扭力作用在磁致伸縮線上形成返回脈沖,該脈沖以固定的速度向上傳播并被電子發射器接收。使用魏德曼效應原理(磁致伸縮工作原理),通過現代先進的電子技術,測量初始脈沖和返回脈沖之間的時間間隔可以準確地測量液位。
線路板PVDF磁致伸縮液位計組成介紹:
線路板磁致伸縮液位計由法蘭,連接線,波導線,感應線圈,骨架,屏蔽,保護套,磁體組件,殼體,阻尼器,連接線,固定塊和測量電路組成。在每條波導線的同一側端設置一個感應線圈。感應線圈被纏繞在高穩定性框架上,并且屏蔽被感應線圈的表面圍繞。波導線穿過框架的內孔,并且兩側電連接到連接線。波導線的另一端分別裝有阻尼器并與連接。
線路板PVDF磁致伸縮液位計產品參數:
測量范圍:1~1000mm (根據客戶需求定制量程)
適用溫度:-40~110C
供電電壓:24V DC
輸出信號:4~20mA
非線性誤差:<0.05%F.S.
連接規格:螺紋連接、法蘭連接(根據客戶需要定制)
防護等級:IP65
小編總結:關于線路板PVDF磁致伸縮液位計,小編就簡單的給大家介紹到這里了。希望通過閱讀本文之后,大家能夠?qū)Υ擞兴私狻?/p>

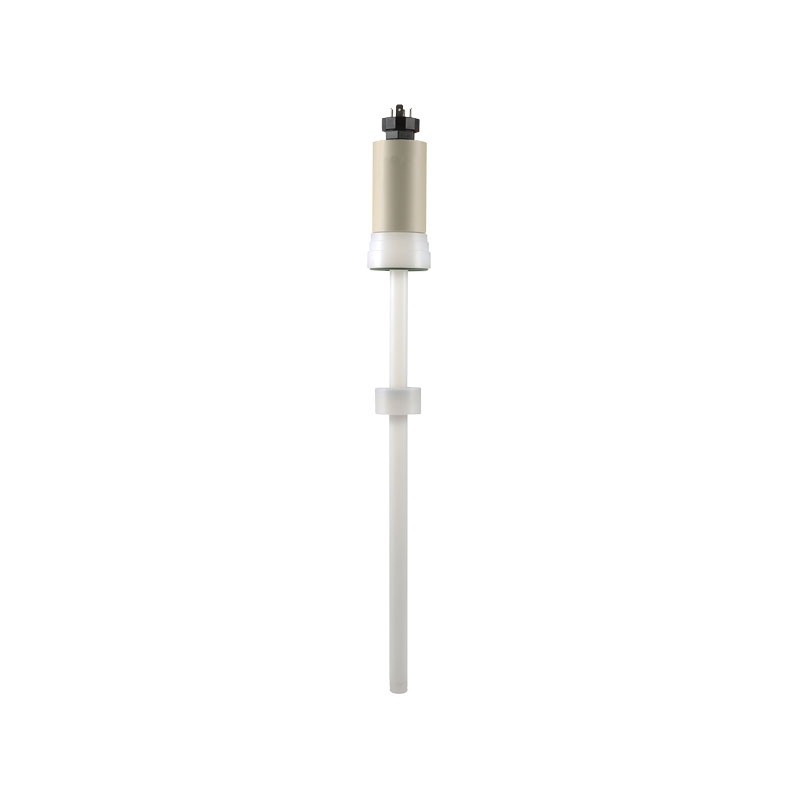

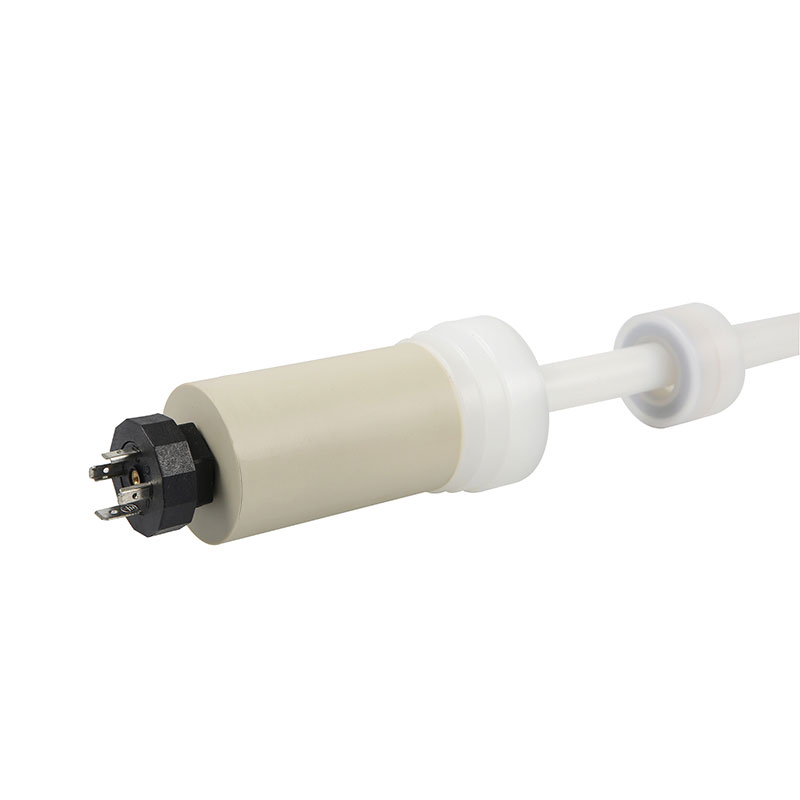

ENGLER PVDF(聚偏氟乙烯)磁致伸縮液位計,使用的材質是一種高強度、耐腐蝕的物質,使用溫度-40~110℃,極佳之耐化學特性,室溫下不被酸、堿強氧化劑、鹵素所腐蝕;適用于各種環境,是石油、化工、光伏、食品等工業部門的理想液位測量產品。
ENGLER PVDF磁致伸縮液位計產品技術先進,結構合理;液體介質與測量元件完全隔離,任何情況下都非常安全、耐用;全測量過程無盲區,顯示直觀清晰,測量范圍大??蓪⒁何?、界位信號轉換成4~20mA DC標準信號,傳輸給計算機、調節器、液位數顯儀,實現遠距離檢測、記錄與控制。
PVDF磁致伸縮液位計優點明顯:
1.工作原理簡單,應用范圍廣泛
2.對液位連續測量,能可靠穩定獲取液位信號
3.信號遠距離傳送
4.安裝方便,使用前一次調校,后續無需調節
5.重復性好
6.耐腐蝕性強,適用于各種工業場所(光伏行業.線路板行業.電鍍行業.食品行業.機器制造等)
恩格勒的PVDF,PP,PTFE浮球液位計通過嚴格的生產把關,杜絕粗制濫造;嚴選優質PVDF材料;品質把控嚴格,確保產品質量。 恩格勒是一家專門的定制型PVDF,PP,PTFE浮球液位計生產廠商,只需要提供你所需液位計的應用需求以及技術,我們的設計工程師就會為您量身定制PVDF浮球液位計解決方案。 恩格勒以全新的定制理念,竭誠為廣大客戶服務“一支也定制,按需定制”,我們承諾:不因材貴有寸偽,不因工繁省一刀! |
A 實力廠家 生產高效交貨期短
| |
B 專業團隊 量身定制解決方案
| |
C 嚴選原料 精工制造品質可靠
| |
D 持續服務 誠信經營值得信賴 已與多家世界500強企業合作,良好的客戶口碑值得您信賴 ? 專業工程師7*24小時在線,快速為您提供解決方案 ? 售后1年質保,提供免費包退包修包換服務,終身技術支持 ? |
